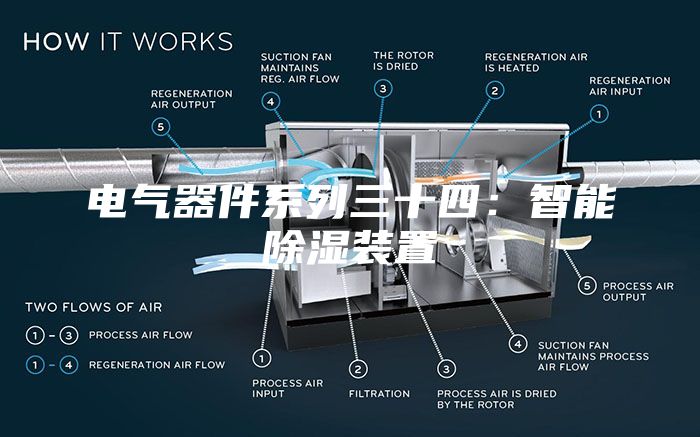

（電氣器件系列三十四：智能除濕裝置）
冷凝智能除濕裝置是采用半導體冷凝方式,主動將密閉空間的潮濕空氣在風扇的作用下吸入除濕風道,空氣中的水汽經過冷凝機構后凝結成水,再通過導水管排出柜體,可以達到很好的除濕效果。智能除濕裝置把被動防止凝露方式,改為主動引導凝露,有效的防止了柜內設備老化、絕緣強度降低、二次端子擊穿、材料霉變及鋼結構件銹蝕等安全隱患,從而為電網安全運行提供保障。
?
?
產品概述
智能型除濕裝置是采用半導體制冷除濕方式,主動將密閉空間的潮濕空氣在風扇的作用下吸入除濕風道,空氣中的水汽經過半導體制冷機構后冷凝成水,再通過導水管排出柜體,可以達到很好的除濕效果。通過減低空氣中含水量,使相對濕度和絕對濕度同時下降,幾乎不提高溫度,不產生溫差帶來的負面影響,從根本上杜絕或減少了事故的發生,也不會因高溫而加速柜內器件及柜體的老化。智能型除濕裝置把被動防止凝露方式,改為主動引導凝露,有效的防止柜內設備老化、絕緣強度降低、二次端子擊穿、材料霉變及鋼結構件銹蝕等安全隱患,保證電網安全運行。
設備內部發生凝露引起爬電、閃絡事故,一般發生在以下幾種情況:一是地區濕度高,天氣溫度變化大,開關柜底部濕潤,有的電纜溝甚至有積水;二是有的開關柜在地下室，濕度高,柜體內溫度特別是接近地面的溫度低于環境溫度;三是有的設備處于暫時停運狀態，電氣柜內小環境溫度就比四周環境溫度低,在其表面就極易形成結露,在這種情況下，一旦送電投運,事故就隨之發生。為保證電網系統的安全運行,電氣設備的長壽命、安全有效使用,電力系統對柜內防潮、防凝露提出了更高要求。
產品特點
◇體積小、重量輕、安裝方便快捷;
◇自動運行與手動除濕功能切換、溫度啟動值和除濕啟動值可調;
◇除濕風道主動引凝、排出氣體加熱降濕,有效達到了對電氣柜密閉空間防潮除濕的綜合治理;
◇濕度、溫度傳感器24小時實時采樣,超出設定啟動值自動引凝;
◇濕度、溫度設置具有記憶功能,不會因?yàn)橥ｉ_機而消失;
◇故障顯示功能,可提示故障保證安全正常運行;
◇除濕引凝管路,可把引凝后的水排出柜外,同時也可用儲液袋柜外收集。
◇型號帶C的具有RS485通訊功能,通訊地址可調;以及故障上報功能。
功能特點
1、溫濕度監測及顯示功能,除濕/低溫閾值可設置;
2迅速降低開關柜內濕度,水份直接排出柜外;
3.低溫輸出接點:一路無源接點輸出;
4、除濕工作控制方式:手動/自動;
5、通訊功能與除濕故障報警功能。
顯示說明
開機后,除濕裝置進入自檢狀態,自檢完成后,左邊數碼管顯示溫度值,右邊數碼管顯示濕度值。
應用范圍
1、GIS控制柜、高低壓開關柜、環網柜、戶外端子箱、機械控制柜、箱式變電站、干式變電站等電氣設備;
⒉集成電路,硅晶體,液晶器件,陶瓷器件、阻容元件,有源器件，接插件,SMD器件,CPU,計算機板卡防潮儲存;
3、物理化學儀器、實驗材料、絕緣材料的防潮管理,化學品、藥品、食品、纖維、生物制劑的防潮儲存。
工作原理
智能型除濕裝置系列由電源系統、送風系統、半導體制冷器、溫濕度檢測控制回路、加熱回路、及排水管路組成。
當潮濕空氣經風扇吸入后,通過特別設計的風道流動,先經半導體制冷器降溫結露，制冷器的結露在重力作用下滴入引水槽,再由導水管流出柜外。在設定啟動值內經過充分循環除濕,使柜內空氣濕度降至結露點以下,完成整個防潮引凝加熱過程。同時,智能型除濕裝置信號采集傳感器外置,能實時準確的集到柜內的真實濕度,保證智能型除濕裝置在柜內將要達到凝露條件時提前啟動除濕。
低溫加熱功能
當箱體溫度低于設定的啟動值時,除濕裝置啟動內部加熱器回路(加熱器外接,功率可接50~50OW),直到箱體溫度升高到設定啟動值加5°℃時,加熱器回路停止工作。
RS485通訊功能
當具有RS485通訊功能的除濕裝置收到上位機的數據時,分析數據后馬上回復數據給上位機。
濕度rh：
溫濕度表中的RH是RelativeHumidity的縮寫，意思為相對濕度，單位是%RH。因此，準確的說，%RH是相對濕度的單位。相對濕度是指在一定溫度條件下，單位體積氣體(通常為空氣)中水蒸氣含量與相同體積氣體中水蒸氣飽和時水蒸氣含量的百分比。我們?nèi)粘Ｉ钪兴v的濕度，即為相對濕度。例如天氣預報中的環境濕度。
相對濕度（RelativeHumidity），用RH表示。表示空氣中的絕對濕度與同溫度和氣壓下的飽和絕對濕度的比值，得數是一個百分比。（也就是指某濕空氣中所含水蒸氣的質量與同溫度和氣壓下飽和空氣中所含水蒸氣的質量之比，這個比值用百分?jǐn)?shù)表示。）
相對濕度是單位體積空氣內實際所含的水氣密度（用d1表示）和同溫度下飽和水氣密度（用d2表示）的百分比，即RH（%）=d1/d2x100%。
另一種計算方法是：實際的空氣水氣壓強（用p1表示）和同溫度下飽和水氣壓強（用p2表示）的百分比，即RH（%）=p1/p2x100%。
凝露條件
自然條件下的空氣，是由少量塵埃、水汽以及絕干空氣所組成。空氣所能夠容納的水汽與環境溫度成正比，即環境溫度越高，空氣就能夠容納更多數量的水汽。而所謂的露點溫度，是指特定濕度空氣出現凝露現象的最高溫度。
在較高溫度下包容在空氣中的水汽，由于溫度的下降，會使得無法繼續容納于空氣中的水汽，通過液態水的形式析出。如果濕度較大且溫度相對較高的空氣，碰到溫度相對較低（低于該條件下空氣的露點溫度）的固態表面，就會產生凝露現象，進而在相關設備部件的表面產生一定量的液態水。
以電力設備舉例，在電力設備（如開關柜、環網柜、屏柜）底部是電纜溝，電纜溝濕氣由設備電纜室通道持續上升，當濕氣遇到設備內部頂板、端子等金屬、塑料元器件時，由于元器件表面溫度較低，從而在冷熱交換界面使?jié)駳馔ㄟ^液態水的形式析出，繼而產生了凝露現象。
⊥8
當液態水與設備內部的灰塵混合后，會產生相應的導電通道，進而對設備的電氣絕緣造成影響，使得本該不導電的區域轉換為正常導電的區域。
舉例來說，一旦混合了灰塵凝露附著于端子箱的頂端，當露水集結一定的重量后便會向下滴落在內部的裸露的工作元件上（如接線端子），會導致金屬元件兩極之間形成通路，從而使得元件短路燒壞、失去正常功能；又比如混合了灰塵凝露直接附著于接線端子上，會產生原本不存在的導電通道，導致邏輯脈沖出現混亂，進而產生電源短路、電子元器件失效等故障，更嚴重者可能會造成火災、炸機等嚴重事故的產生。
⊥8
根據凝露產生的機理（濕度以及溫差）我們可以得知通過對溫差和濕度等凝露形成條件的破壞，可以起到從根本上消除凝露現象發生的目的。破壞了任何一個形成條件，都不會出現凝露現象。
回差值：
儀表控制加熱輸出值到設定值，當溫度下跌到設定值減回差值時又開始加熱，在回差范圍內輸出（繼電器）是不動作的，這樣可減少繼電器動作次數以利延長繼電器壽命。例：若設定值是80.0℃，回差為0.5，儀表控制加熱到80.0℃時繼電器釋放，溫度下跌到80.0℃－0.5℃＝79.5℃時繼電器又吸合。回差值越大繼電器動作次數越少，回差值過大會降低控制精度。
所謂回差從字面上就很好理解的,回去的差值,即在某個設置值A(chǔ)從一種輸出狀態變成了另外一種輸出狀態,然后再回到原先的輸出狀態的差值(升溫A-1,降溫A+1),所以上面舉的例子不完全對,要看上下兩個輸出的類型.如果你的儀表支持這個功能,只要一個輸出(加熱,升溫),設置回差為5,控制溫度為80,即可完成所要求的功能的.。
報警回差一般用于監控告警系統應用中，用于限制頻繁產生告警。回差值即告警后返回到非告警狀態時需要的一個差值。例如告警上限設置為60，回差值為5，當數據達到60時產生告警，如果要消除告警，則需要等待數據達到55以下。
當采樣值在報警點附近波動時，儀表不斷進入和退出報警狀態，這樣輸出觸點會經常跳動，產生頻繁報警，導致外部聯鎖裝置產生故障。RX4000B/RX6000B無紙記錄儀具有報警回差功能，可以避免出現這種情況。
對于上限和上上限報警，若報警限設為60，報警回差設為5，當采樣值大于等于60時儀表報警觸點動作；當輸入減小，采樣值小于60，儀表不會馬上退出報警狀態，而是直到儀表采樣值小于等于55后，儀表才退出報警狀態。
同樣，對于下限和下下限報警，若將報警限設為35，報警回差設為5，當采樣值小于等于35時儀表報警，觸點動作；當輸入增大，采樣值大于35后，儀表不會馬上退出報警狀態，而是直到儀表采樣值大于等于40后，儀表才退出報警狀態
<
<
<
<
<
<
<
<
<
<
<
<
